热流计法导热系数仪怎么校正的
更新时间：2025-12-02 点击次数：55次
热流计法导热系数仪作为材料热物性检测的核心设备，其测量准确性直接关系到建筑保温、航空航天、新能源等领域的产品研发与质量控制。为确保仪器在0.002-2W/(m·K)导热系数范围内的测量误差不超过±3%，需通过系统化的校正流程消除硬件偏差与环境干扰
一、校正前准备：环境与设备的双重把控

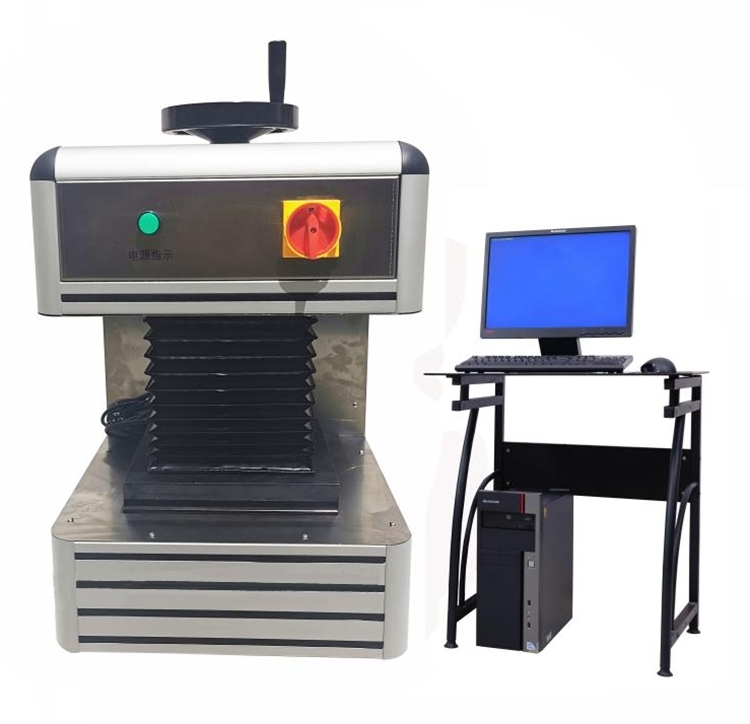

校正环境需满足温度20-25℃、湿度40-60%的稳定条件，避免强磁场干扰。以TSWL-DR-6060B型热流计法导热系数仪为例，其采用双平板防护热板设计，需重点检查主加热板与辅助加热环的等温性，确保边缘热损失控制在1%以内。同时验证热流传感器与铂电阻温度传感器的连接状态，使用绝缘电阻表检测电路绝缘性能，避免漏电导致数据漂移。
二、标准样品选择：溯源链构建测量基准
选用经国家计量院定值的导热系数参考板作为校正基准，如玻璃纤维棉板需提供导热系数与温度的线性拟合函数。以0.035W/(m·K)的标准样品为例，需在25℃环境下验证其热稳定性，确保连续3次测量结果的波动范围不超过±0.5%。对于超低导热系数材料，需采用真空绝热板作为参考，其导热系数需通过激光闪射法交叉验证。
三、校正实施：五步闭环操作法
1.预热平衡：开启PID温控系统，使加热板与冷却板温差稳定在20±0.1℃，待热流传感器输出电压波动小于0.5μV/min时进入测试状态。
2.样品安装：将标准样品置于双平板中心，使用自动压紧装置施加50N压力，确保样品与平板接触热阻小于0.01m²·K/W。
3.数据采集：启动同步采集系统，记录热流密度q（W/m²）与温度差ΔT（K），采样频率设为1Hz，连续采集300组数据。
4.系数计算：采用最小二乘法拟合λ=q·d/(A·ΔT)公式，其中样品厚度d需用游标卡尺测量3次取平均，传热面积A通过激光扫描仪精确测定。
5.误差验证：使用0.12W/(m·K)的聚苯乙烯板进行验证测试，若测量值与标准值偏差超过±3%，需重新调整热流传感器增益系数。
四、校正后管理：数据追溯与周期维护
校正数据需记录环境参数、样品信息、原始测量值及修正系数，建立电子化溯源档案。根据使用频率，建议每6个月进行一次预防性校正，对于连续运行的设备，需每月用标准样品进行快速核查。当仪器维修或更换核心部件后，必须重新进行全量程校正，确保测量链的完整性。
通过该校正体系，TSWL-DR-6060B型热流计法导热系数在0.001-2.000W/(m·K)测量范围内的重复性误差可控制在±1.5%以内，为气凝胶、真空绝热板等新型保温材料的研发提供可靠数据支撑。
